Подбор термоусадочной трубки FEP для защиты электронных компонентов

Yozonetech

Термоусадочную трубку нужно проверить дважды: при надевании и после усадки. Ниже — практическое руководство с условным расчётом и кратким описанием опыта работы с заказчиком.

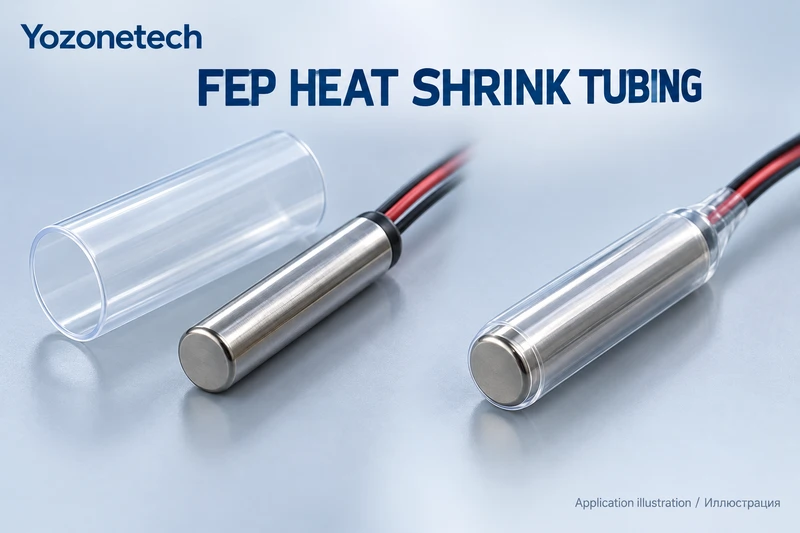

Иллюстрация создана ИИ; это не фотография объекта заказчика и не протокол испытаний.

Для подбора термоусадочной трубки сначала нужно описать защищаемую деталь. Трубка должна свободно надеваться через самый крупный участок и после усадки прилегать к нужной зоне. Если ориентироваться только на номинальный диаметр корпуса, можно упустить разъёмы, выступы и размерные допуски.

Это руководство объясняет, какие размеры указать при заказе термоусадочной трубки FEP, как предварительно проверить подходящее исполнение и что подтвердить на образце до серийной закупки.

Измерьте путь надевания и зону покрытия

Определите максимальный наружный диаметр на всём пути надевания, включая разъёмы, выступы и верхний допуск детали. Затем укажите минимальный диаметр в защищаемой зоне, требуемую длину покрытия и форму переходов.

Для некруглой детали одного диаметра недостаточно. Приложите чертёж или фотографию с размерами сечения и направления надевания. Отметьте острые кромки, паяные соединения, покрытия и другие элементы, чувствительные к нагреву или контакту с трубкой.

Запрашивайте размеры до и после свободной усадки

Внутренний диаметр до усадки определяет возможность монтажа. Внутренний диаметр после свободной усадки измеряется при заданных условиях без детали, ограничивающей сокращение трубки. Для плотного прилегания минимальный диаметр до усадки должен обеспечивать монтажный зазор, а максимальный диаметр после свободной усадки должен быть меньше минимального диаметра защищаемой зоны. Фактическую посадку необходимо проверить на детали.

Коэффициент усадки помогает предварительно сравнить варианты, но не заменяет предельные размеры. На странице FEP Yozonetech указаны варианты 1,3:1 и 1,6:1. Для выбранного исполнения запросите размеры, допуски, толщину стенки и рекомендации по усадке.

Условный пример расчёта

Следующие числа придуманы только для объяснения метода. Они не относятся к реальному проекту ниже, не являются результатом испытаний и не обозначают конкретный складской размер Yozonetech.

Исходный параметр	Условное значение
Максимальный OD детали на пути надевания	10,0 мм
Минимальный OD защищаемой зоны	9,5 мм
Минимальный внутренний диаметр трубки до усадки	12,0 мм
Максимальный внутренний диаметр после свободной усадки	9,0 мм

Диаметральный монтажный зазор составляет 2,0 мм; для центрированной круглой детали это соответствует радиальному зазору 1,0 мм. Предельный диаметр после свободной усадки на 0,5 мм меньше минимального диаметра защищаемой зоны. Таким образом, вариант проходит две начальные геометрические проверки.

Это ещё не готовая спецификация сборки. Нужно подтвердить установленную толщину стенки, прилегание на переходах, длину после усадки и допустимость нагрева детали. На участке контакта с деталью трубка не достигнет диаметра свободной усадки, поскольку её сокращение ограничено поверхностью детали.

Разделяйте рабочую температуру и режим усадки

Температура эксплуатации трубки и нагрев, необходимый для её усадки, — разные параметры. Запросите рекомендации для выбранного исполнения и проверьте, выдерживает ли их вся электронная сборка. Уставка оборудования, фактическая температура детали и продолжительность нагрева не являются взаимозаменяемыми показателями.

Проверку следует выполнять на представительном образце тем способом, который планируется использовать в производстве. При критичной посадке учитывайте предельные размеры деталей. Внешне плотное прилегание не подтверждает водонепроницаемость или конкретные электрические характеристики сборки: такие требования необходимо задать и проверить отдельно.

Согласуйте стенку длину и критерии приёмки

В заказе укажите минимальный внутренний диаметр до усадки, максимальный диаметр после свободной усадки, требования к стенке, длину отрезка и допуски. Уточните продольное изменение при согласованных условиях нагрева. Припуск на длину определяют по спецификации и пробному образцу, а не по универсальному проценту.

После успешной проверки зафиксируйте способ нагрева, оснастку и критерии приёмки. Можно контролировать полноту покрытия, положение трубки, отсутствие видимых повреждений и открытых кромок. Если нужны электрические испытания или проверка герметичности, задайте отдельные критерии для конкретной сборки.

Проект защиты электронных компонентов

Заказчик обратился в Yozonetech за помощью в выборе размера FEP для защиты электронного компонента. Компания использовала наружный диаметр защищаемого объекта для подбора подходящей термоусадочной трубки. Согласование проекта прошло успешно.

Заказчик, выбранные размеры, режим нагрева и количественные результаты не раскрываются. Этот пример показывает помощь в подборе размера по геометрии детали. Он не подтверждает измеренное увеличение срока службы, водонепроницаемость или пригодность того же режима усадки для другой сборки.

Объёмы заказа образцы и документы

Заявленный минимальный заказ термоусадочных трубок Yozonetech составляет 100 метров для малых размеров и 50 метров для более крупных. Категорию конкретного размера необходимо подтвердить в предложении. Образцы бесплатные, курьерскую доставку оплачивает получатель.

Обычный заявленный срок составляет 3–5 дней с подтверждением спецификации, количества и наличия. Сроки нестандартного производства и особой упаковки согласуются отдельно. Изготовление нестандартных размеров рассматривается по чертежам и техническим требованиям. Варианты EXW, FOB, CIF и DDP обсуждаются с учётом пункта назначения и конкретной поставки.

При необходимости запросите применимые документы по требованиям FDA, REACH и RoHS для выбранного изделия, а также документы ISO 9001. Их область действия нужно проверить; они не заменяют приёмочные испытания готовой сборки.

Что включить в запрос

Отправьте максимальный диаметр на пути надевания, минимальный диаметр защищаемой зоны, длину покрытия, чертёж, допуски детали, требования к стенке, условия эксплуатации, ограничения по нагреву, количество и пункт назначения. Уточните, должна ли трубка оставаться на изделии или использоваться как удаляемый технологический элемент.

Посмотрите термоусадочные трубки FEP Yozonetech и отправьте чертёж на ptfetube@yozonetech.cn. Мы рассмотрим подходящие размеры, уточним условия предложения и организуем образец для вашей проверки.
