Прежде чем сравнивать фторполимеры, стоит описать требования конкретной линии. Ниже — руководство Yozonetech по закупке, пример поставки для строительства полупроводникового завода и перечень данных для технического запроса.

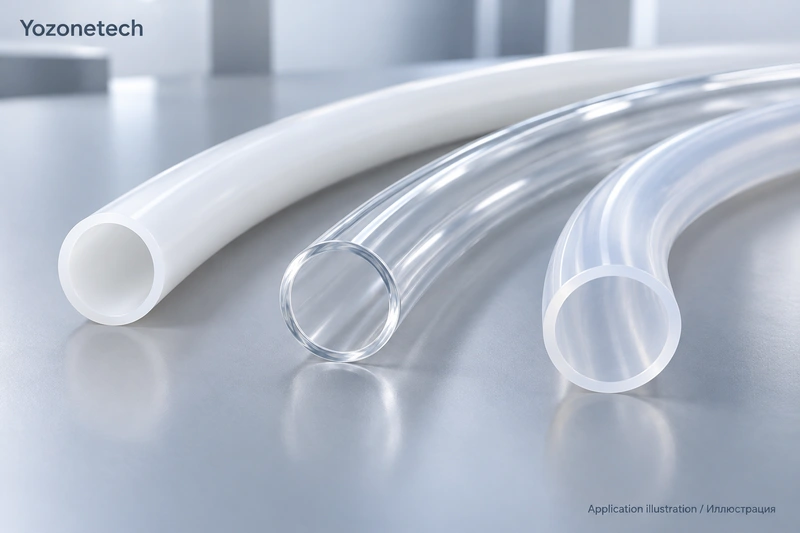

Иллюстрация создана ИИ; это не фотография объекта заказчика и не протокол испытаний.

Выбор фторполимерной трубки начинается с условий эксплуатации. Названия материала, диаметра и цены недостаточно: для закупки нужно согласовать материал, размеры, соединения и требования к приёмке.

Это руководство поможет сравнить трубки PTFE, трубки FEP и трубки PFA, подготовить технический запрос и определить, какие параметры следует подтвердить до заказа.

Опишите условия конкретной линии

Укажите рабочую среду и концентрацию, обычную и максимальную температуру, рабочее давление, возможные скачки давления и вакуум. Добавьте схему прокладки, наличие перемещений или циклических изгибов, тип соединений и требования к чистоте. Отдельно перечислите жидкости для промывки и очистки.

На строительстве полупроводникового завода могут использоваться трубки для разных систем. Формулировка «для полупроводникового производства» сама по себе не определяет марку материала, уровень чистоты или требования к упаковке. Их необходимо задать для конкретного участка.

Сравнивайте материалы по требованиям проекта

Вариант	Что нужно уточнить до закупки
PTFE	Размеры и допуски; назначение в качестве трубки, изоляции или футеровки; способ соединения
FEP	Необходимость визуального контроля через стенку; соответствие выбранного изделия температуре, давлению и среде
PFA	Требования к марке материала, прослеживаемости, чистоте и упаковке

Ниже приведены верхние температурные ориентиры из страниц продукции Yozonetech. Это справочные значения для предварительного отбора, а не допустимые параметры трубопровода под давлением.

Материал	Опубликованный верхний ориентир длительной эксплуатации	Что требуется подтвердить отдельно
PTFE	260°C	Марку, размеры, давление и соединения
FEP	205°C	Марку, размеры, давление и соединения
PFA	260°C	Марку, размеры, давление и соединения

Источники: страницы PTFE, FEP и PFA по ссылкам выше; проверены 27 октября 2026 года. По этим значениям нельзя определить допустимое давление. Для заказа нужна согласованная спецификация выбранного изделия при фактических условиях работы.

Указывайте внутренний и наружный диаметры

Обозначьте ID — внутренний диаметр, OD — наружный диаметр — и единицы измерения. Для концентрической круглой трубки номинальная толщина стенки рассчитывается как (OD − ID) ÷ 2.

Условный номинальный ID	Условный номинальный OD	Расчётная номинальная стенка
4 мм	6 мм	1 мм
6 мм	8 мм	1 мм
6 мм	10 мм	2 мм

Это арифметические примеры, а не подтверждение наличия или допустимого давления. Запрос «трубка 6 мм» неоднозначен: он может означать разные изделия. Дополнительно укажите допуски, длину отрезка или бухты, количество и, если необходимо, допустимую овальность.

Для соединений с уплотнением по наружной поверхности особенно важен допуск OD. Дюймовый размер нельзя заменять округлённым метрическим без проверки соединения.

Проверяйте давление вместе с температурой и монтажом

Запросите допустимое рабочее давление для конкретной конструкции при фактической температуре. Давление разрушения при испытании и допустимое рабочее давление — разные показатели. Вакуум, подвижность и малый радиус изгиба также должны быть указаны в техническом запросе.

Если требуется армирование, отдельно рассмотрите шланг PTFE в оплётке из нержавеющей стали. Внутренняя трубка, оплётка, фитинги и конструкция сборки должны оцениваться совместно. Наличие оплётки само по себе не подтверждает пригодность для любых условий высокого давления.

Опыт поставки для строительства полупроводникового завода

Yozonetech поставила футеровочные трубы PTFE и трубки PFA для проекта строительства полупроводникового завода. По информации компании, поставка прошла успешно; в предоставленном описании проекта проблемы не отмечены.

Название заказчика, рабочая среда, размеры, режимы эксплуатации и количественные результаты испытаний не раскрываются. Это пример опыта поставки, а не подтверждение пригодности одного стандартного исполнения для всех систем полупроводникового завода. Для аналогичного запроса следует отдельно описать требования к футеровке PTFE и к трубкам PFA.

Согласуйте приёмку и документы

В заказе необходимо определить предмет контроля и критерии приёмки. Можно согласовать идентификацию материала, измерение размеров, состояние поверхности, длину, упаковку и обозначение партии. Если нужны испытания давлением, контроль чистоты или электрические испытания, заранее укажите метод, объём выборки и предельные значения.

Запросите у Yozonetech применимые документы ISO 9001, а также подтверждающие материалы по требованиям FDA, REACH и RoHS для выбранной продукции. Проверьте, что документы относятся к заказываемому материалу и назначению. Эти документы имеют разную область действия и не заменяют согласование требований конкретного проекта.

Наличие продукции образцы и условия закупки

Минимальный заказ экструдированных фторполимерных трубок Yozonetech — от 1 метра; многие распространённые размеры имеются на складе. Образцы предоставляются бесплатно, курьерскую доставку оплачивает получатель. Заявленный обычный срок поставки составляет 3–5 дней с подтверждением размера, количества и наличия; нестандартные размеры и особые требования согласуются отдельно.

Возможность предложения на условиях EXW, FOB, CIF или DDP обсуждается для конкретной поставки. Укажите место доставки и согласуйте состав включённых расходов. Срок подготовки продукции следует отличать от времени международной перевозки и таможенного оформления.

Что отправить для расчёта

Укажите материал или рассматриваемые варианты, ID × OD и допуски, количество, длину, среду и концентрацию, температуры, давление и вакуум, фитинги, требования к чистоте и упаковке, документы, пункт назначения и желаемую дату получения.

Свяжитесь с Yozonetech или отправьте чертёж и условия эксплуатации на ptfetube@yozonetech.cn. Мы рассмотрим варианты PTFE, FEP и PFA, подтвердим наличие и поможем определить образец для вашей проверки.
